模块控制器“RA8806”功能简介

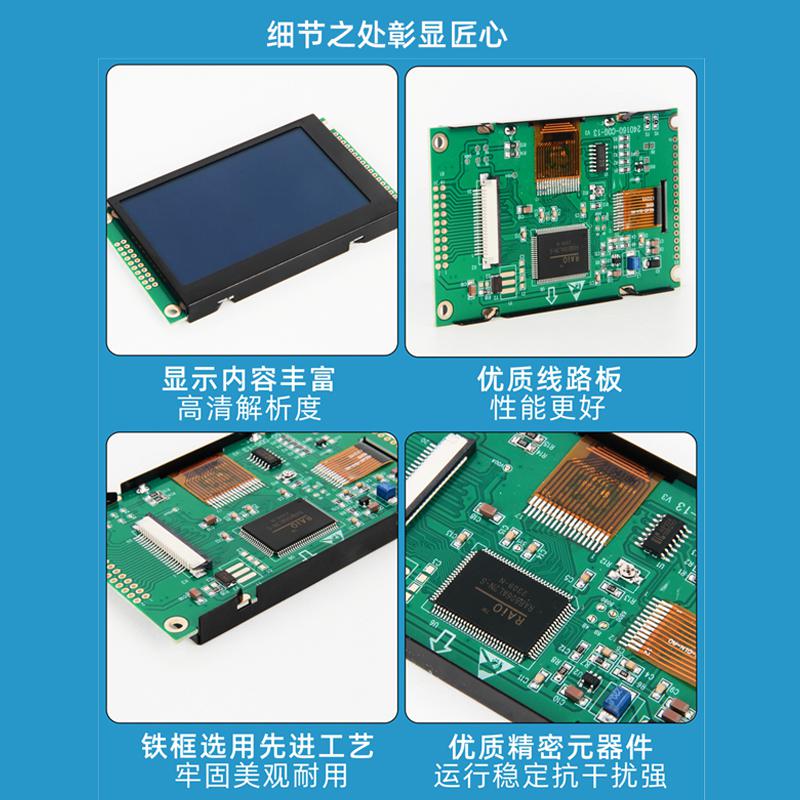

RA8806是一个文字与绘图模式的点矩阵液晶显示(STN-L.CD)控制器，其内建了双图层(TwoPage)显示内存，及512KbyteROM的字型码，可以显示全型(16x16pixels)的繁体中文字型(BIG5，13973个字型)或是简体中文字型(GB，9216个字型)。同系列中的RA8806-J更内建了日本JIS标准汉字第一及第二水平日文汉字字库共6355个字型。RA8806也内建4x256个可显示大部份使用于英语系和欧洲国家的半型字(8x16pixels)字母及符号,也就是符合IS08859-1~4(或称为latin-1~4)标准的ASCII字码。

RA8806支持可转换到4-bit或8-bit数据总线的8080/6800系列之MPU接口，而对于LCD驱动接口，RA8806亦可以被设定为4-bit或8-bit的数据总线。在一般模式下，RA8806可支持最大到320x240点分辨率的LCD面板，而在扩展模式下,可支持640x240或是320x480点分辨率的LCD面板,同时藉由使用文字旋转功能，可达成垂直文字的显示效果。RA8806也内建了智能型触控扫瞄控制器，支持了4线电阻式触控扫瞄接口，而可程序化的脉波宽度调变器(PWN)可以用来调节LCD面板的对比或背光。RA8806也提供一个强大且聪颖的4x8(32键)或8x8(64键)的键盘扫瞄接口，其中更包含了长按键的功能，同时透过适当的中断和轮询机制让使用者可以轻易的操作触控扫瞄、键盘扫瞄、和电源管理等功能，因此可以有效的减轻MPU的负担。内建512Byte字型创造内存(CharacterGenerationRAM，CGRAM)让使用者可以自行创造出最多16个全型或32个半型的字型或符号，甚至当只使用一个显示图层时，另一个没有使用到的图层内存也可被当成字型创造内存，于此设定状态下，提供了相当足够可以让使用者自行创造的字或符号(300个全型或600个半型字)。

另外RA8806提供了于灰阶模式下显示4灰阶图案的显示效果，当中数据安排的方式兼容于大部分的灰阶图案，且相当容易撰写。RA8806也提供了相当多有用的功能，例如区域卷动、文字反白、粗体文字、文字放大，内存清除等等。RA8806更提供了一项创新的功能-无雪花模式(no-flicker)，此模式能有效的移除当频繁的对内存读写而所产成的雪花，凭借着RA8806 提供此一模式，使用者能轻易地改善LCD显示的质量。

RA8806是一颗强大且容易使用的LCD显示控制器,它提供中等尺寸LCD 显示控制的完整解决方案，使用者也因此可以节省相当多的时间和成本于系统硬件和软件开发上。
